DALI Cockpit
DALI Cockpit er oversiktlig og brukervennlig PC-programvare for å adressere og konfigurere DALI-anlegg. Programvaren er gratis (under). Sammen med DALI Cockpit kommer DALI Monitor, et tilleggsprogram som brukes for å overvåke DALI busskommunikasjon, ypperlig til bruk ved feilsøking og for å lese av kommandoer som blir sendt i eksisterende anlegg
![](/Media/Publisher/ArticleImages/Skjermbilde 2019-06-14 kl_ 13_10_15763796306_scaled_320.Png)
DALI Cockpit Quick start guide

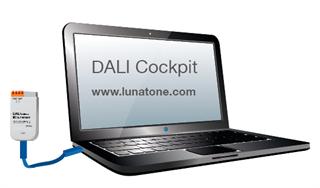

- Koble på DALI USB hvor som helst på DALI-buss’en, og til en PC med gratisprogramvaren DALI Cockpit.
![](/Media/Publisher/ArticleImages/sysext(1)763796306_scaled_640.Jpeg)

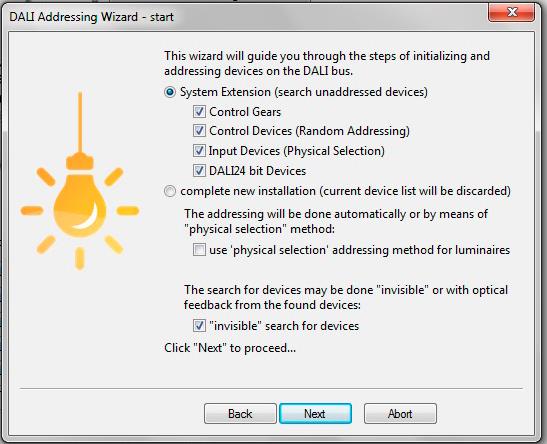

- Åpne DALI Cockpit, og velg «Addressing» - Dersom (deler av) anlegget er adressert tidligere, buk «System extension» - For nye anlegg, bruk «Complete new installation»
-
Når forkoblingene er adressert kan de legges i grupper, programmere scener eller sette opp styringsenheter.
-
Gruppering: Adressene kan legges i forskjellige grupper ved å høyre klikke for å opprette gruppe, og dra adressene inn i gruppen. Alternativt gå inn på adressen og velg hvilke grupper den skal være med i.
-

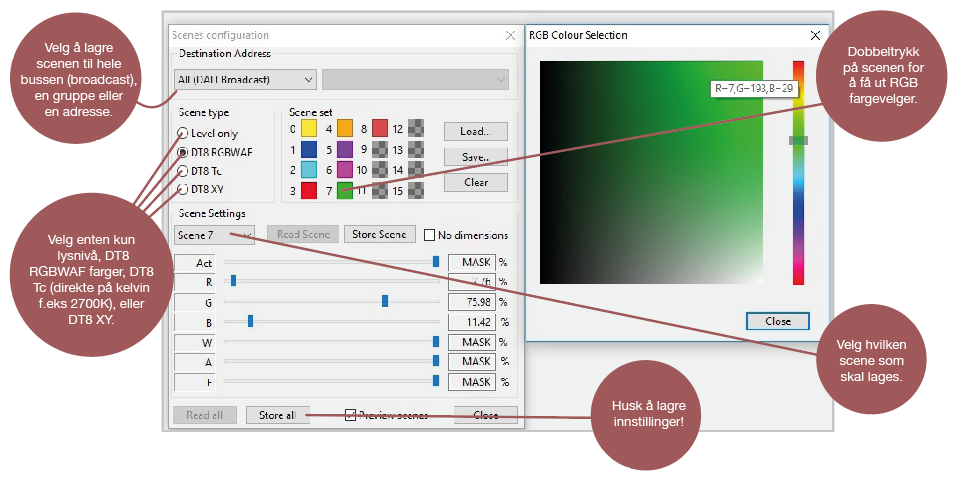

Lage scenarier.
![](/Media/Publisher/ArticleImages/Skjermbilde 2019-06-14 kl_ 13_18_42763796306_scaled_1024.Png)
-

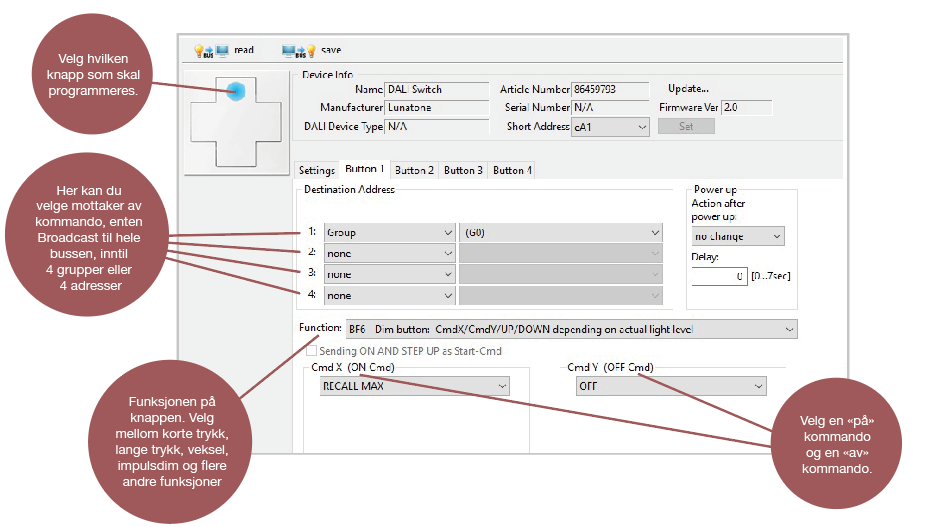

For programmering av styreenheter som f.eks Touchpanel 02, kryss, fjernkontroll, MC+ og MC4L er programmeringen relativ lik. Her ser du et eksempel på et kryss som er programmert slik at knapp opp styrer gruppe 0 som impulsdim, med korte trykk MAX, OFF og holde inne knappen for å dimme opp/ned.![](/Media/Publisher/ArticleImages/Skjermbilde 2019-06-14 kl_ 13_18_53763796306_scaled_1024.Png)
